产 品
在CAD和Excel间互导表格,能输出、更新CAD中的任意表格

支持 AutoCAD,中望CAD,
浩辰ICAD

下 载 演 示 购 买

对网架杆件、型钢、钢筋、角钢等线材进行下料优化;可直接优化Excel中的材料表

下 载  购 买

网架建模,螺栓球表,网架分片,支座设计,支托设计,钢管相贯图

下 载  购 买

CAD图纸翻译

下 载  购 买

在AutoCAD中实现繁体(BIG5码)和简体(GB码)间进行互相转换

下 载  购 买


服 务
在TrueTable的基础上,增加更为专业的功能

各行业软件开发,
先试用,后付费

主要客户
长春一汽
苏州市政工程设计院
上海通用电气
(北京)京鼎工程建设
西南电力勘测设计院
南京市建筑设计院
中南电力勘测设计院
深圳规划设计院
南昌洪都航空工业集团
中铁第一勘察设计院
四川东风电机
美国CNC技术公司
中国石化工程建设公司
东北大学设计研究院

真实网架-网架工具箱
    真实网架是一套专门为网架行业打造的全流程软件,是网架加工的一站式解决方案。 软件包括图纸放样,网架算量,材料分片,下料优化,螺栓球加工表,材料重新利用,并最终生成加工料单,融入网架加工的全流程,极大得提高了工作效率,又最大限度得节约原料,降低成本。

  • 网架建模

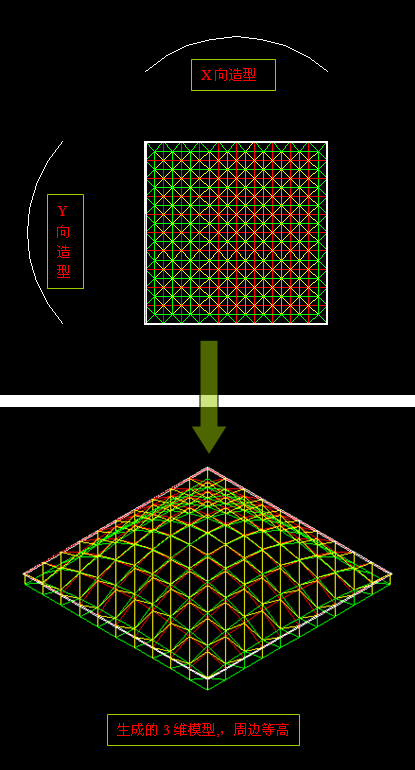

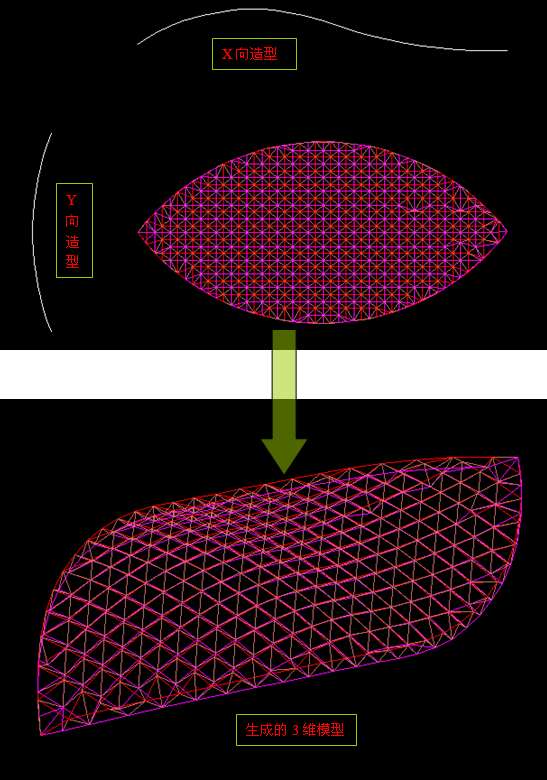

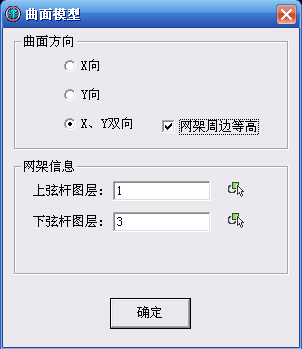

  • 根据CAD中的曲线,自动生成空间模型,支持双向曲线,周边等高





  • 网架分片

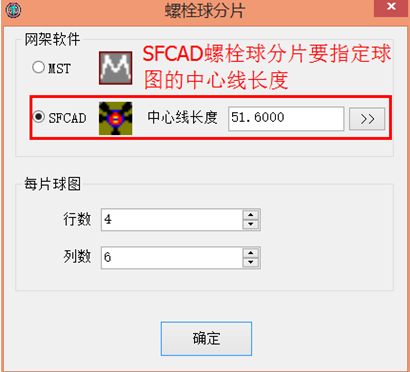

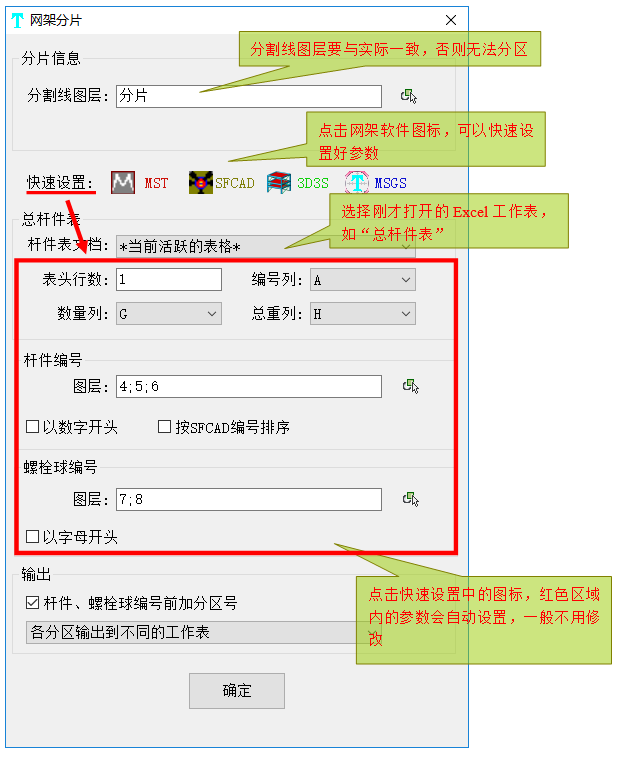

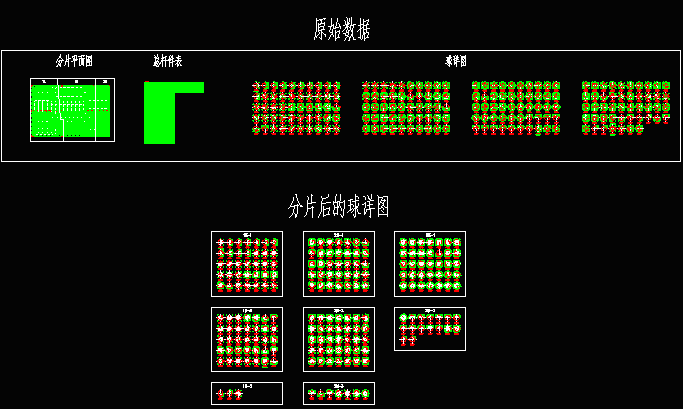

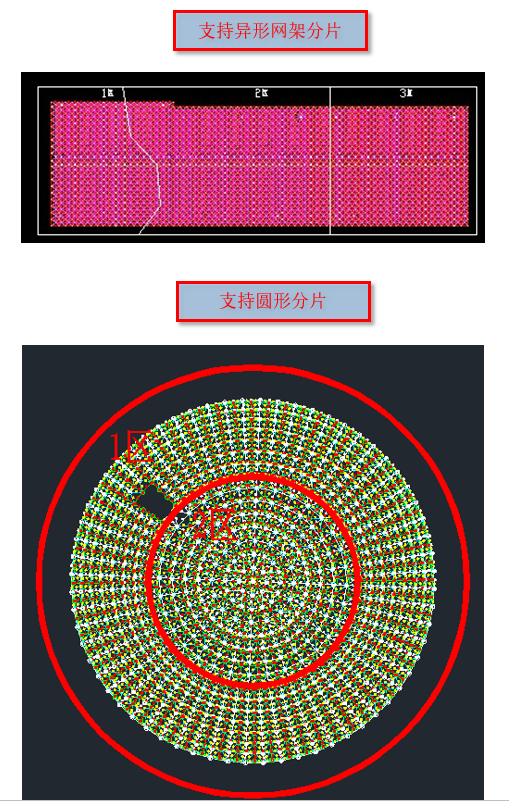

  • 根据网架平面图、杆件表和球图进行分片,只要指定好各分片大小,就能自动生成各分区的杆件表和球图 ;支持异形分区,兼容MST和SFCAD软件







  • 网架下料优化

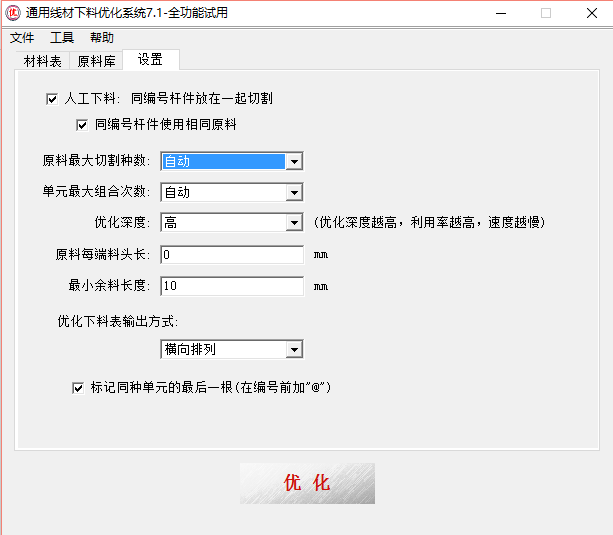

  • 网架下料优化可以对网架钢结构中的型钢、网架杆件、钢筋等线材进行下料优化(套料优化);
    可以优化:钢管(圆管),H型钢,工字钢,槽钢,角钢(角铁),方管,矩形管,钢筋,圆钢,铝合金型材等;

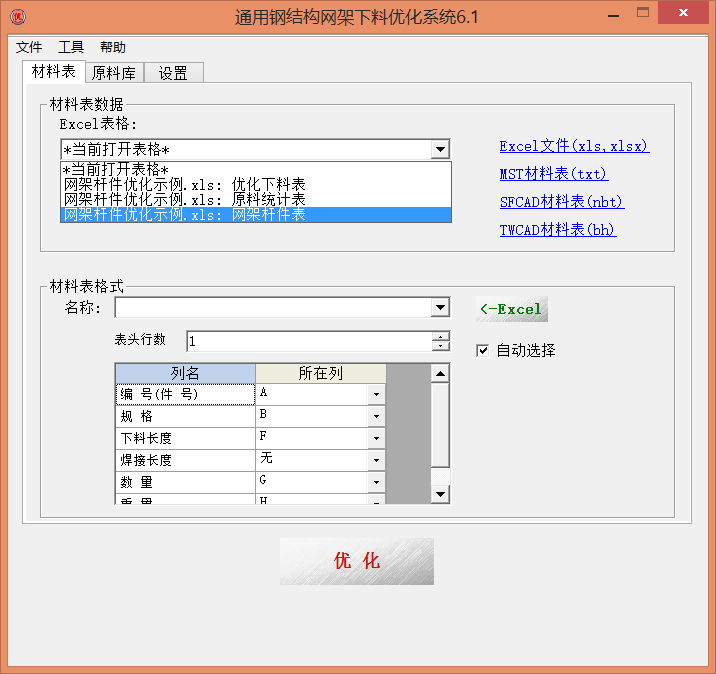

    可直接优化Excel中的表格;

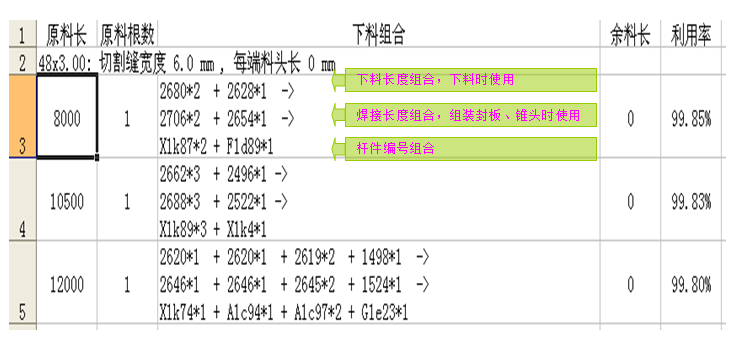

    优化结果一目了然,单元切割方案,原料数量统计,利用率统计;

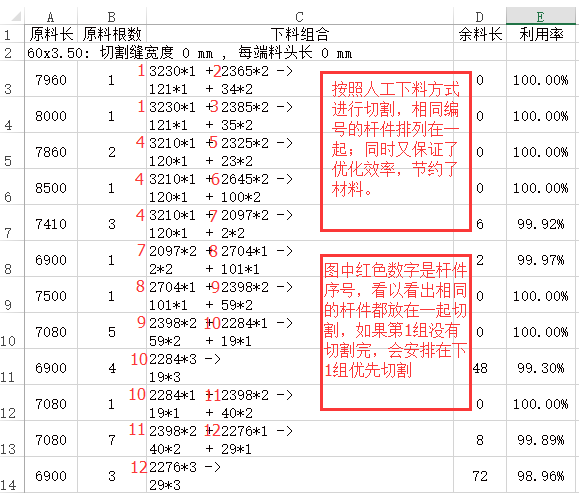

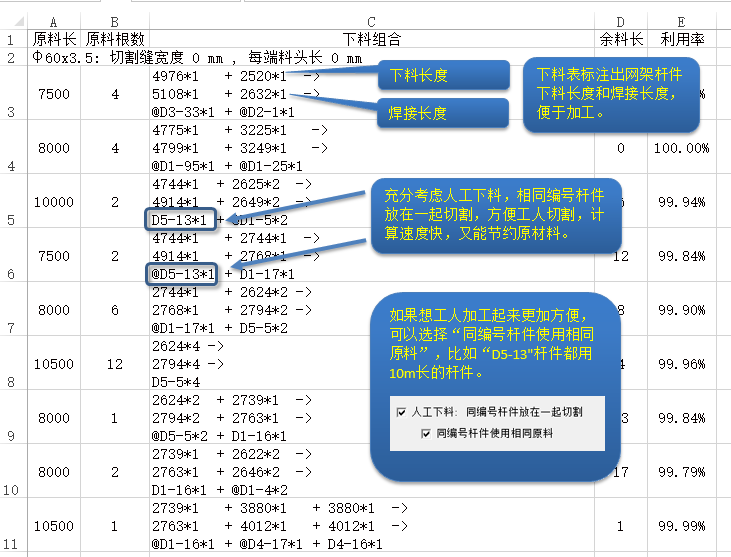

    充分考虑人工下料,相同编号杆件可以放在一起切割。








  • 网架螺栓球加工

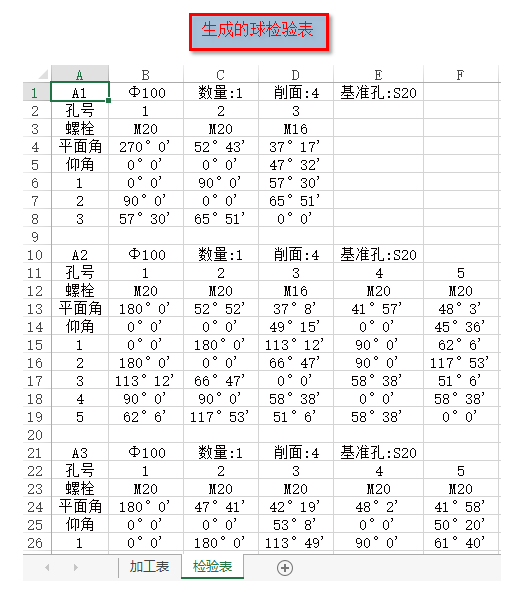

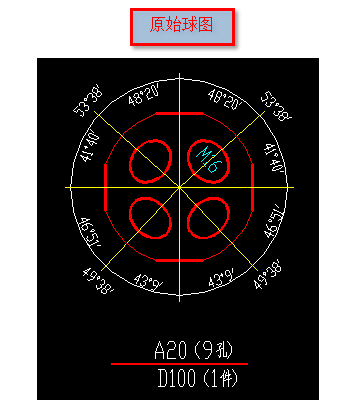

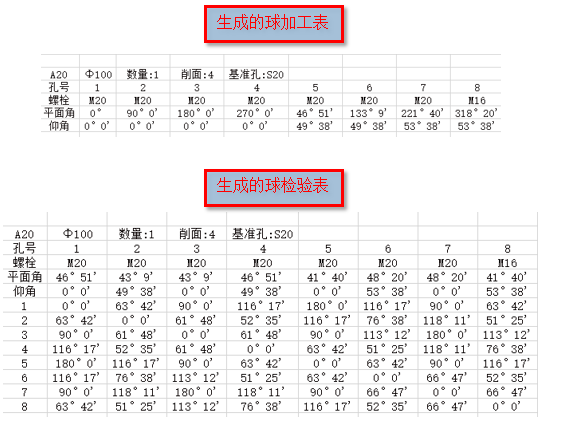

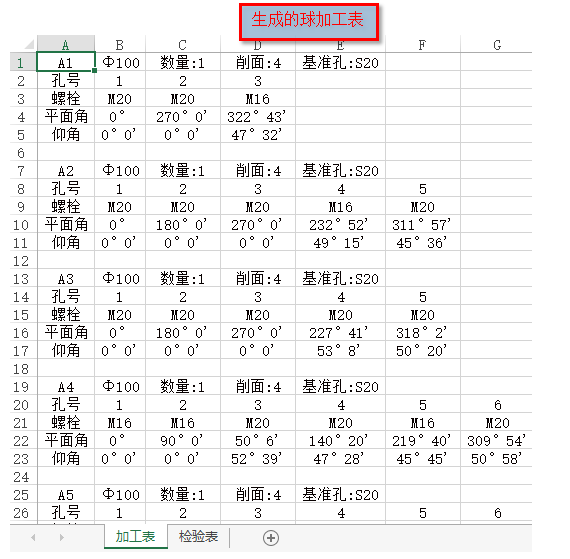

  • 真实网架可以根据网架的球图,自动生成螺栓球的加工表、检验表和统计表,在图纸上标注检验角,可以一次性选择所有的球图,一次性全部生成球表,效率提高了几个数量级。

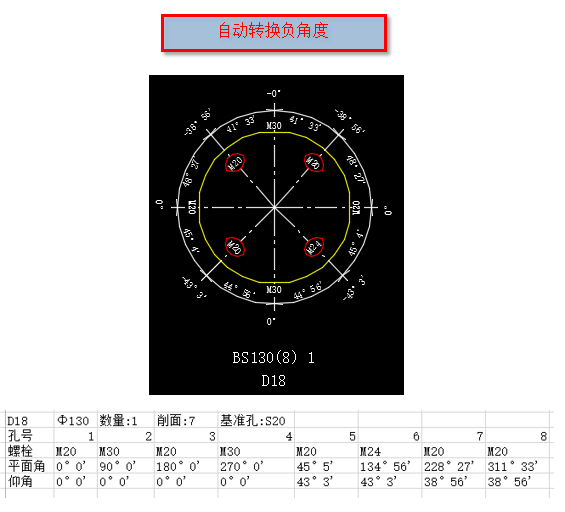

    支持负角度转换,可以将负角度自动转换为正角度;

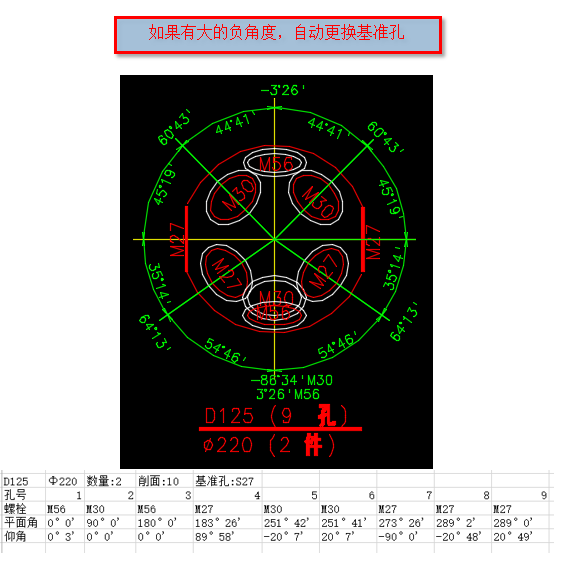

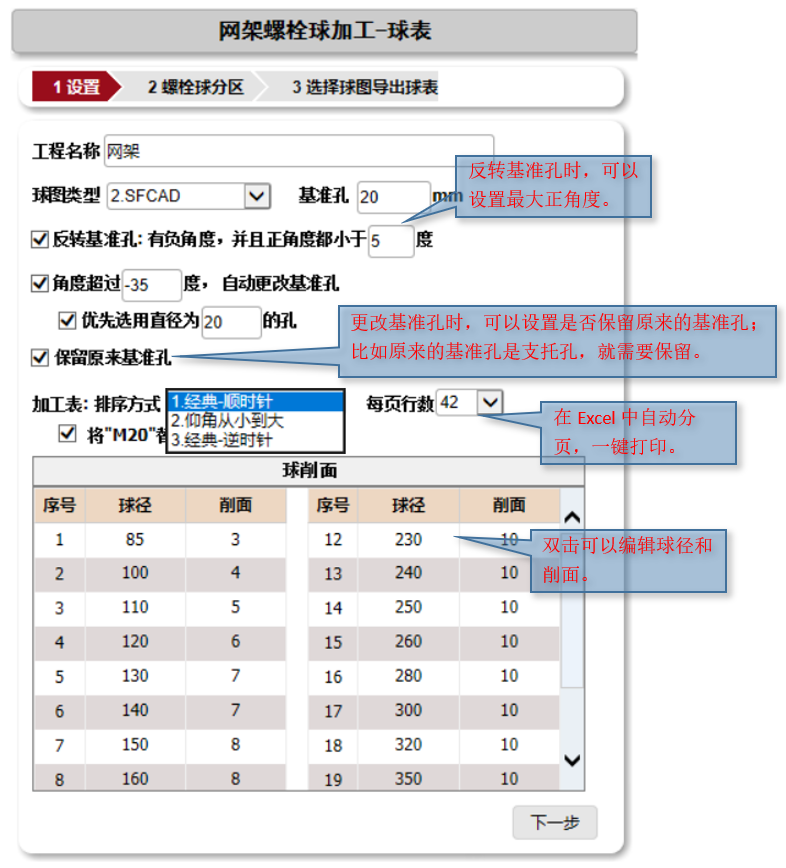

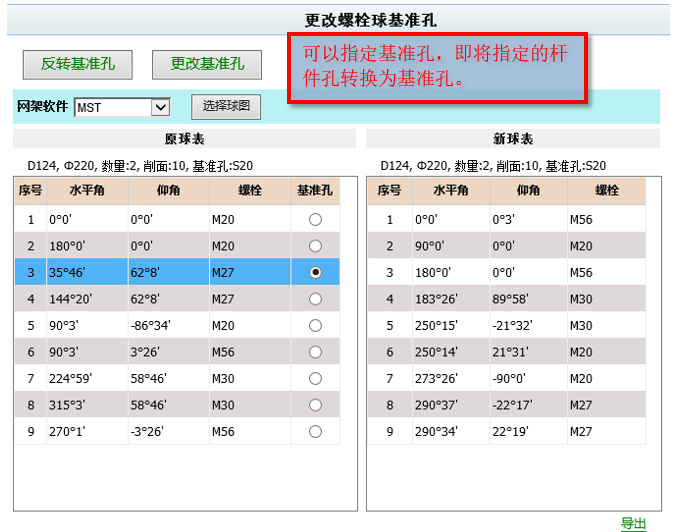

    如果负角度太大,可以自动更改基准孔,也可以将指定的杆件孔转换为基准孔;

    球表智能排序,位置接近的球孔放在一起,便于工人加工制作,可以选择逆时针或顺时针顺序;

    球表自动分页,同一个球确保在同一页,一键打印;

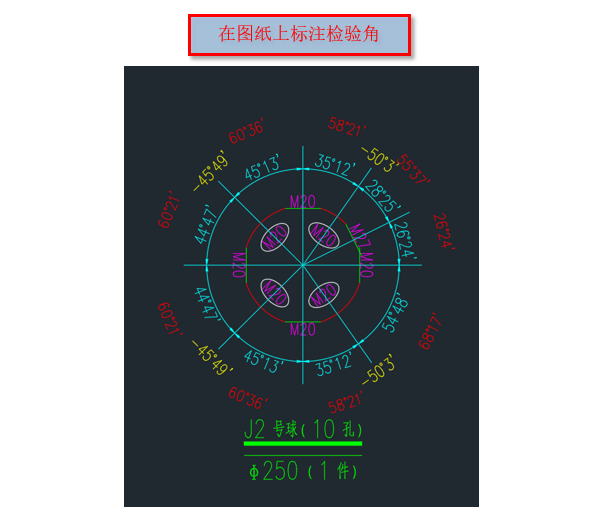

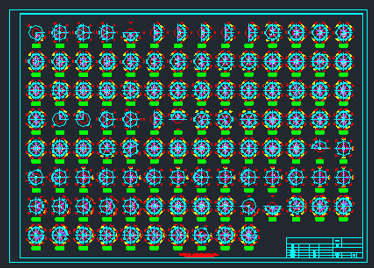

    自动在CAD图中标注螺栓球检验角;

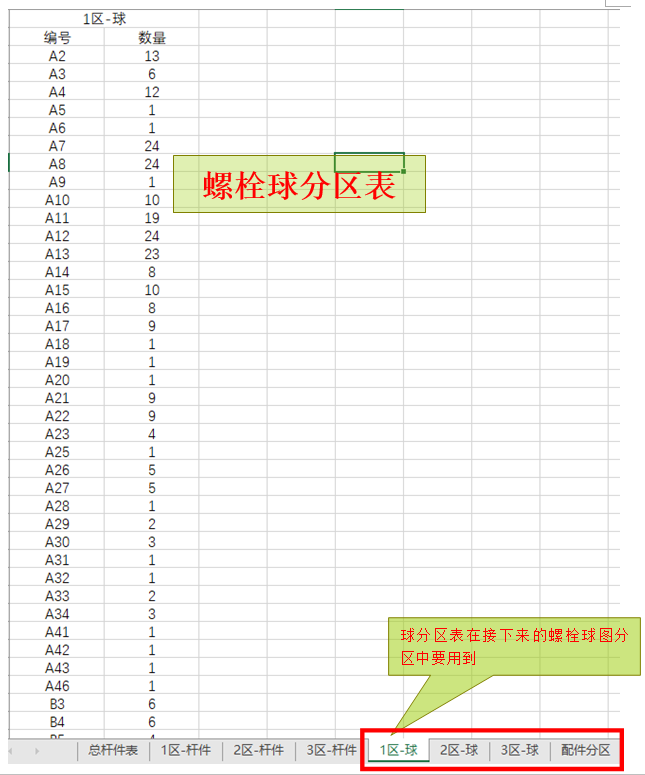

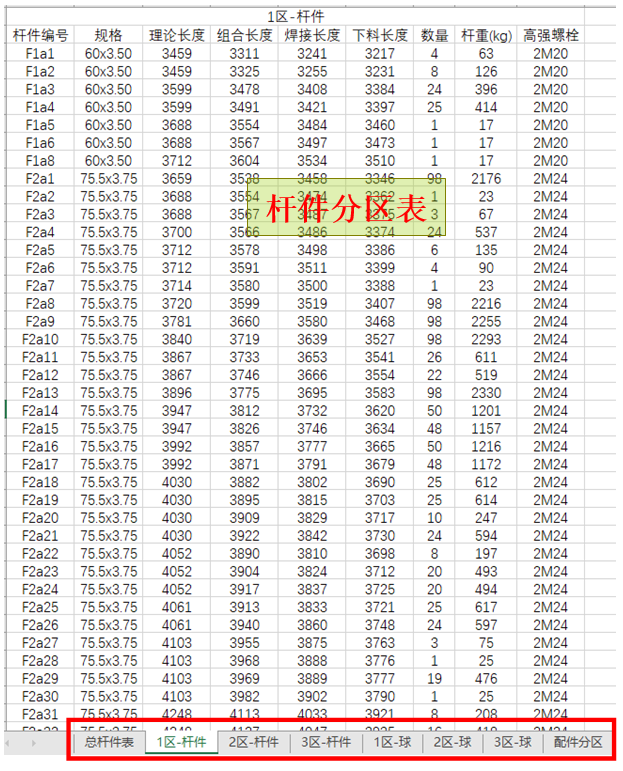

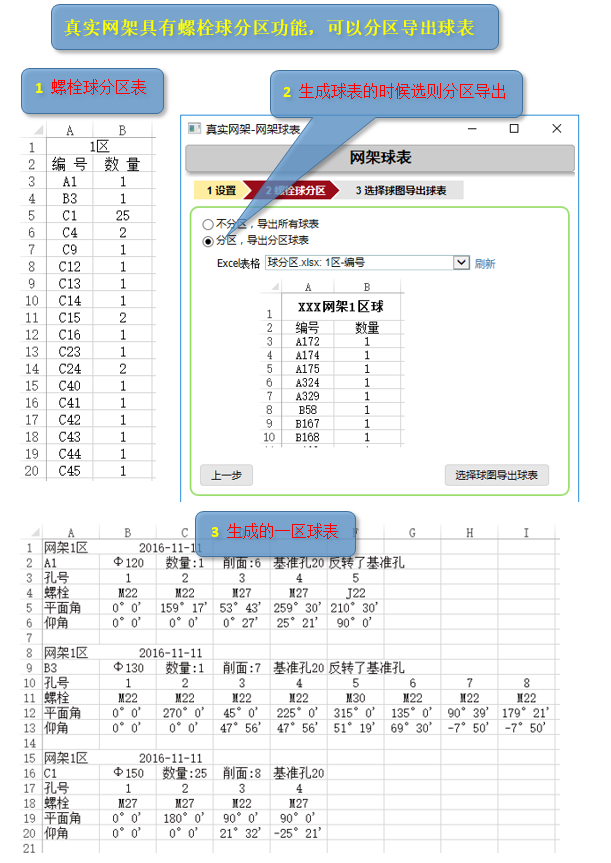

    具有球表分区功能,可以根据分区表分区导出球表;

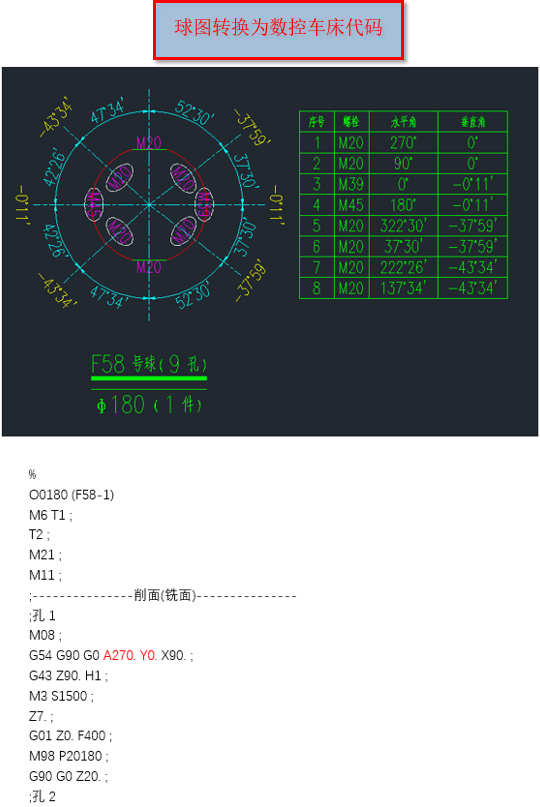

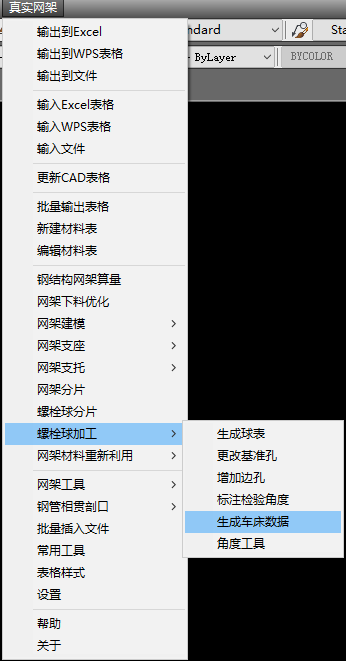

    可以跟数控车床对接,将螺栓球球图转换成数控车床代码,可以一次性将所有球图导出为代码文件;

    角度工具:计算球孔的空间角度。


















  • 螺栓球重新利用

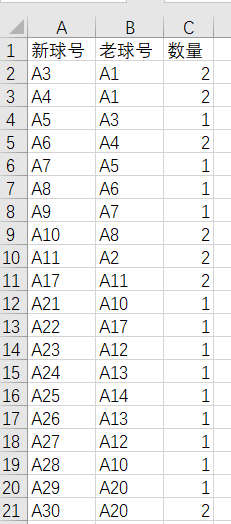

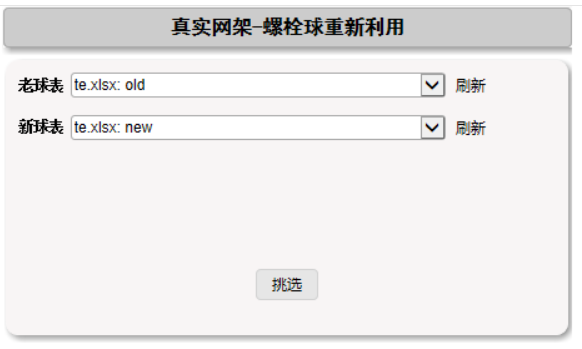

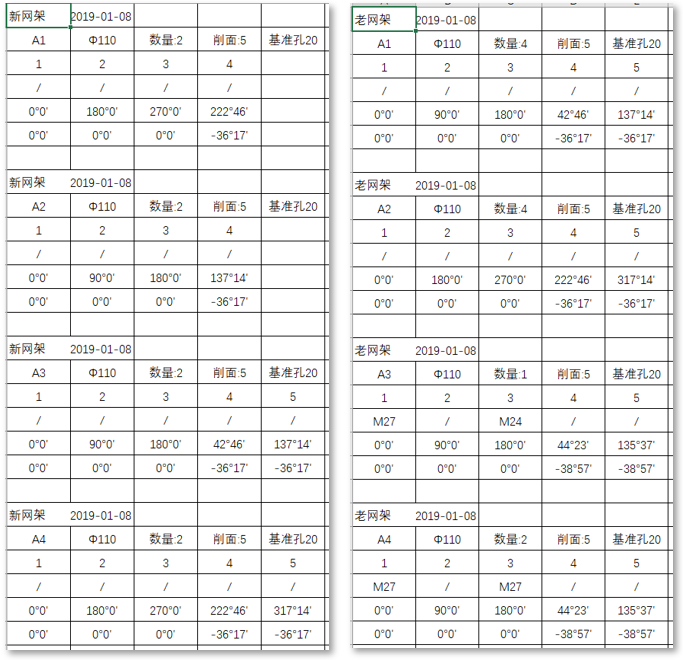

  • 螺栓球重新利用是基于螺栓球加工模块的,先导出老球表和新球表,再通过软件自动挑选出可以利用的螺栓球。 不同于人工简单的对着球图比对,真实网架重新建立了球的3D模型,进行了精确挑选,即使球旋转过了,也能准确挑选出来。







  • 网架支托(小立柱)设计

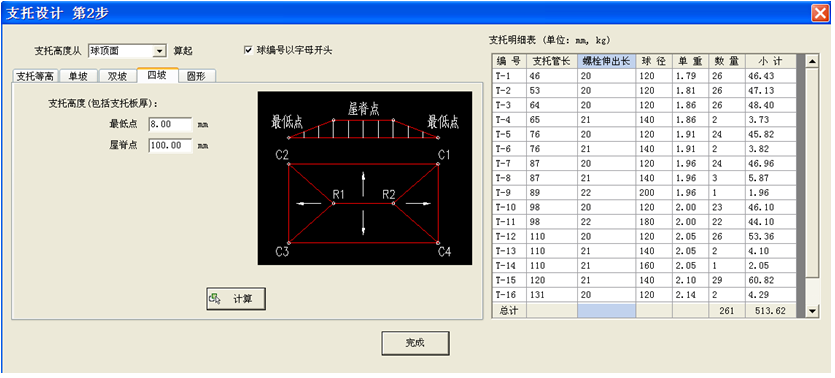

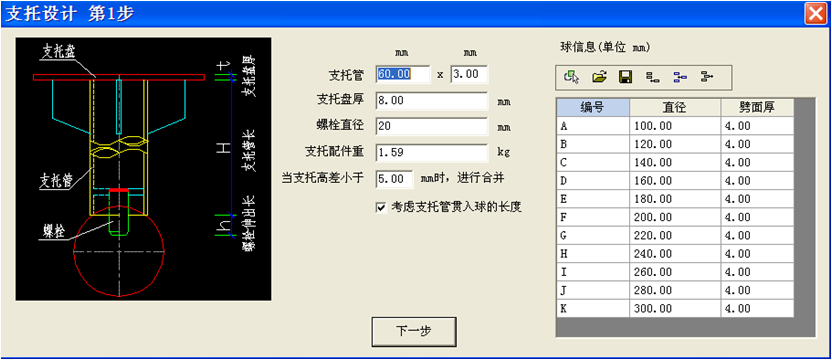

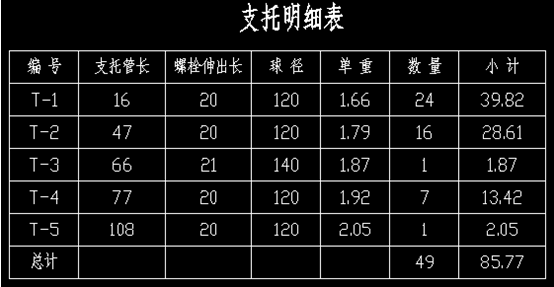

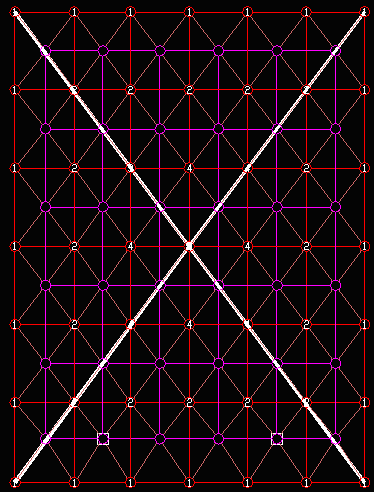

  • 用于计算网架支托(小立柱)高度,可自动计算支托管长度,螺栓伸出长度,并对支托进行统计、排序,最终生成支托布置图和支托明细表; 可同时设计多个网架支托,自动进行合并统计,并统一编号; 支持单坡、双坡、四坡、圆形等各种形式网架。 更详细介绍>>







  • 钢管相贯图
  • 绘制钢管相贯线和剖口展开图,支持直线相交和弧线相交

    关键字
    AutoCAD Excel, Excel AutoCAD, 表格转换,输出AutoCAD表格,关联Excel表格,表格关联
