TrueTable-路桥专业版

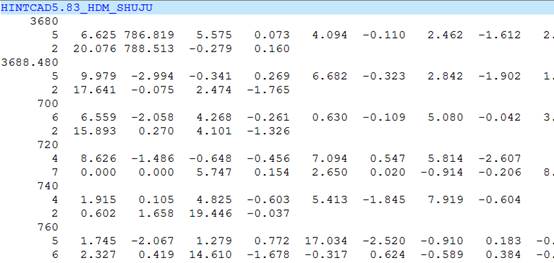

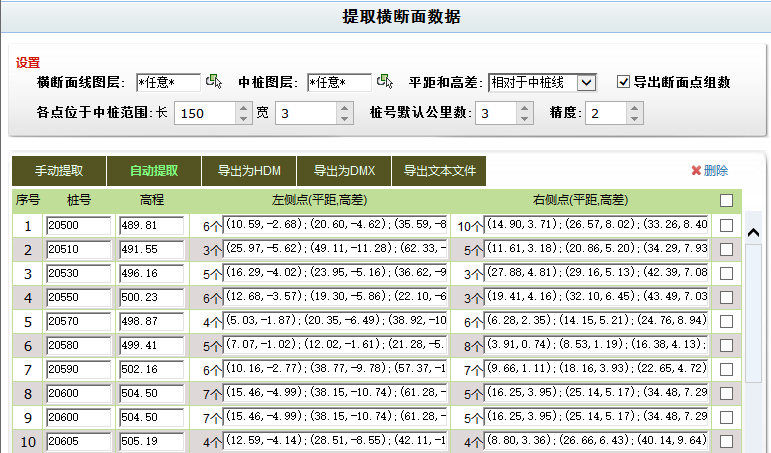

TrueTable路桥专业版可以批量提取CAD图中的道路横断面各点坐标, 自动计算平距和高差,并可导出为hdm、dmx和文本格式文件。

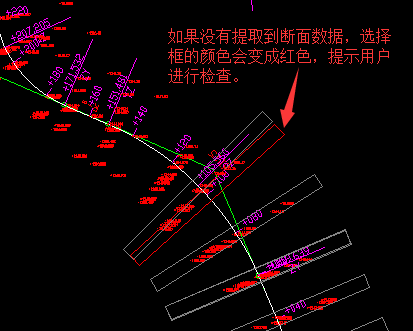

具有自动批量提取功能,框选横断面线,就能自动提取各断面的中桩、中桩号、高程、距离、左侧点和右侧点,全面提升了工作效率。

对于复杂的断面,本软件还提供手动提取功能,确保数据正确。

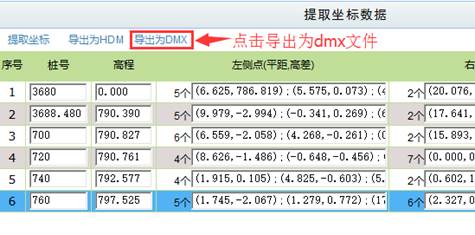

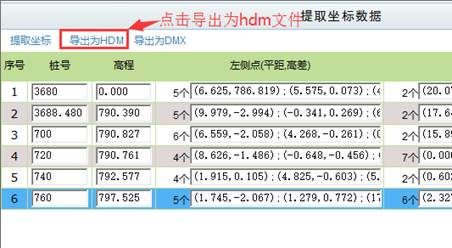

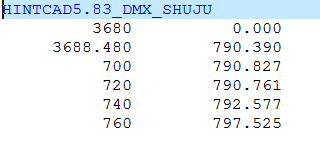

自动提取坐标 手动提取坐标 导出hdm文件 导出dmx文件


软件下载: 32位 64位

演示动画 下载教程 购买

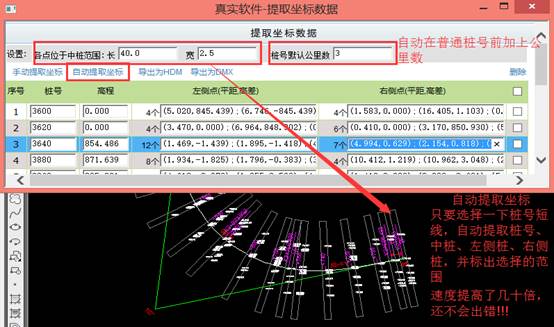

自动提取坐标

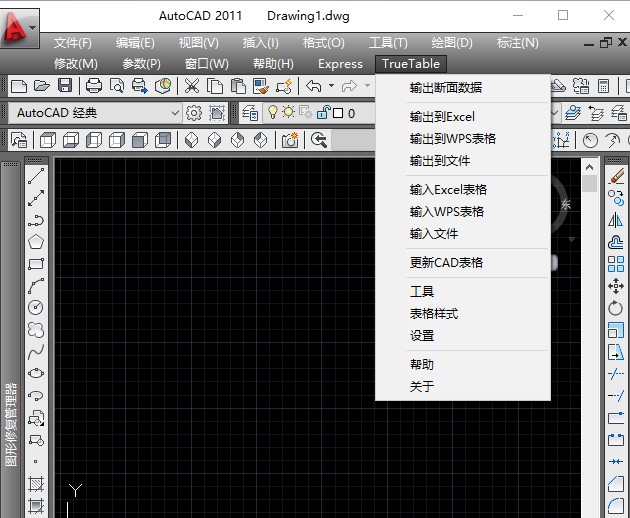

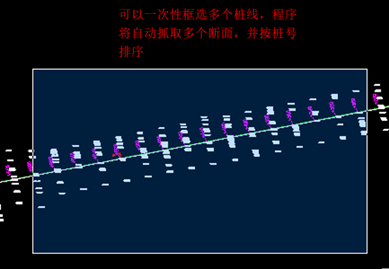

打开”TrueTable”菜单,选择输出坐标数据,在提取坐标数据对话框中点击自动提取坐标;可以一次性框选多个桩线,自动抓取多个断面,并按桩号排序。














手动提取坐标



打开”TrueTable”菜单,选择输出坐标数据,在提取坐标数据对话框中点击手动提取坐标

提取断面坐标分4步:

1.       选择桩号文本,选好后按右键确定;

2.       选择中桩点,选好后按右键确定;

3.       选择中桩左侧点,可以框选,选好后按右键确定;

4.       选择中桩右侧点,可以框选,选好后按右键确定;
