 通用线材下料优化系统 6.1

通用线材下料优化系统是一款针对钢结构型钢、网架杆件、钢筋等线材进行下料优化(套料优化)的软件;
可以优化:钢管(圆管),H型钢,工字钢,槽钢,角钢(角铁),方管,矩形管,钢筋,圆钢,铝合金型材等。
可直接优化Excel中的材料表


主要功能:
  • 采用了先进的智能算法,速度快,并能同时使用多种原料进行组合优化,极大地提高了原料的利用率

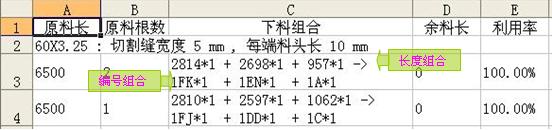

    说明: 下料组合中第1行为单元长度组合,第2行为单元编号组合

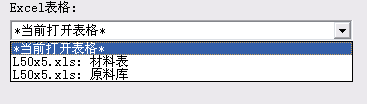

  • 可以直接优化Excel中的表格;借助强大的Excel平台,方便材料表的编辑、打印、管理
  • 充分考虑生产实际情况,可以限定原料的切割种数和单元的组合次数,便于人工操作
    原料最大切割种数: 比如设为2,则每根原料只切割2种单元
    单元最大组合次数: 比如设为2,则该单元只会出现2个连续的组合中,
    便于同种单元集中下料
    例如下面就是原料切割种数为2,单元组合次数为2的情况:
  • 针对网架特别设计,支持目前主流网架软件格式:MSTCAD,SFCAD,TWCAD,3D3S; 可以直接打开MSTCAD,SFCAD,TWCAD的材料表数据

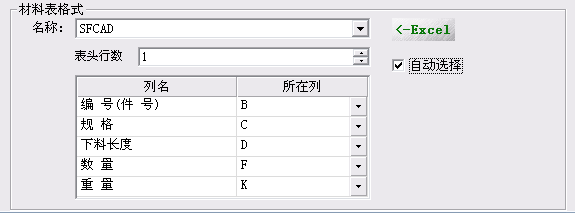

  • 自动判断材料表格式,可以指定表头行数,也可以直接从Excel中获取材料表格式
  • 通过赠送的真实表格软件,可以很方便地将AutoCAD中的材料表导到Excel

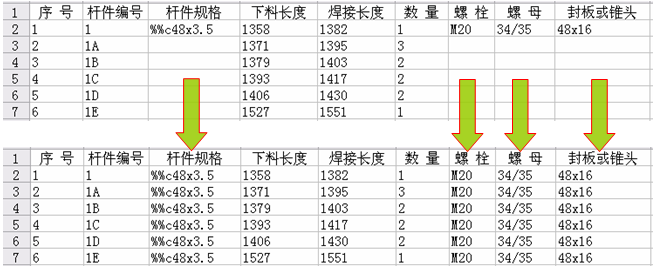

  • 自动补全材料表,有些材料表信息不全,如有的单元没有注明规格,优化时软件会自动补齐这些信息

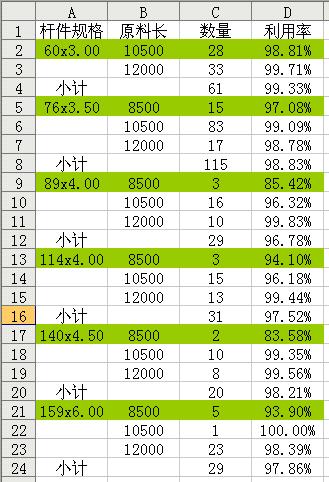

  • 自动生成原材料统计表,便于采购和生产安排



关键字: 排料优化, 网架下料优化, 钢管优化, 角钢优化, 钢筋优化, 钢结构套料优化
