同济大学航空航天与力学学院力学实验中心

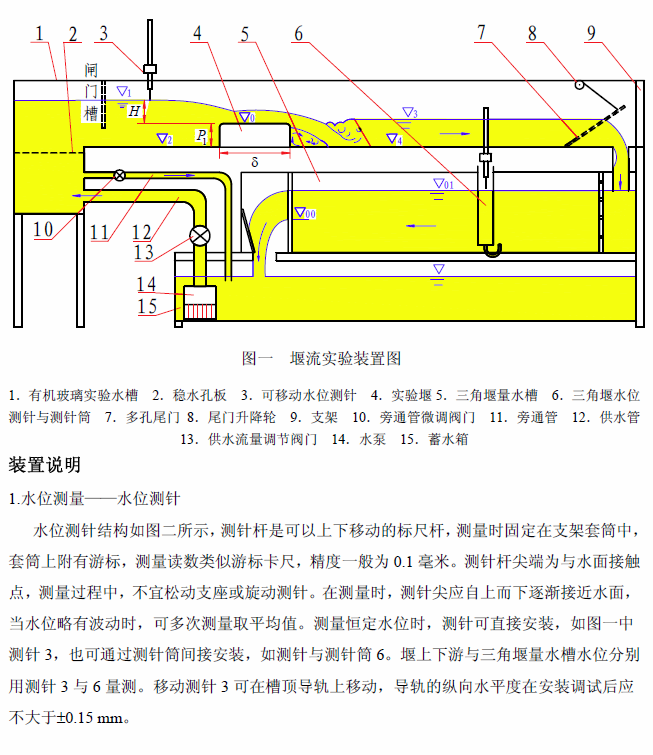

明渠水力学多功能虚拟实验
实验步骤

1.打开流量调节阀

打开流量调节阀



2.打开电源开关

打开电源开关

3.测量第1组数据

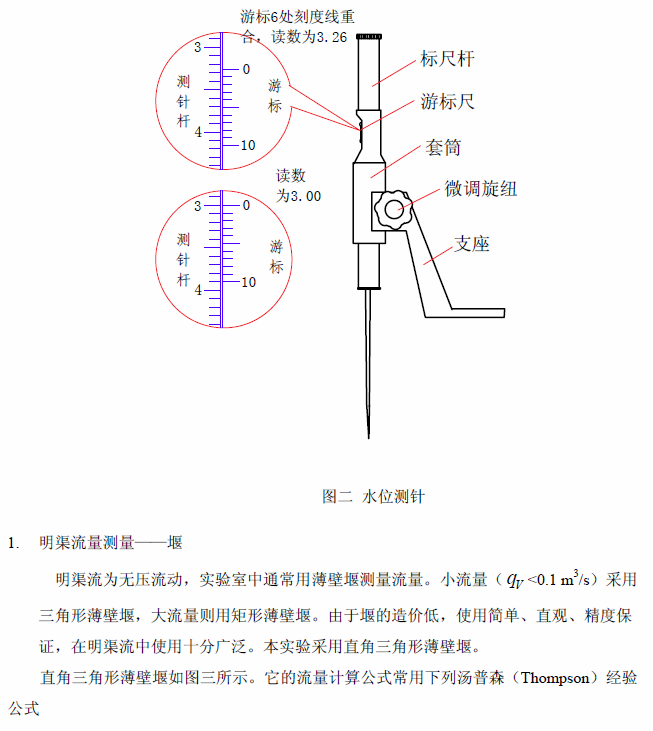

调节测针，分别测量Δ1,Δ01

4.测量第2组数据

调节测针，分别测量Δ1,Δ01

5.测量第3组数据

调节测针，分别测量Δ1,Δ01
  • 观察不同δ/H 的有坎、无坎宽顶堰或实用堰的水流现象，以及下游水位变化对宽顶堰过流能力的影响；
  • 掌握测量堰流流量因数m实验技能，并测定无侧收缩宽顶堰的m值
